초유연 위상안정
고주파 케이블

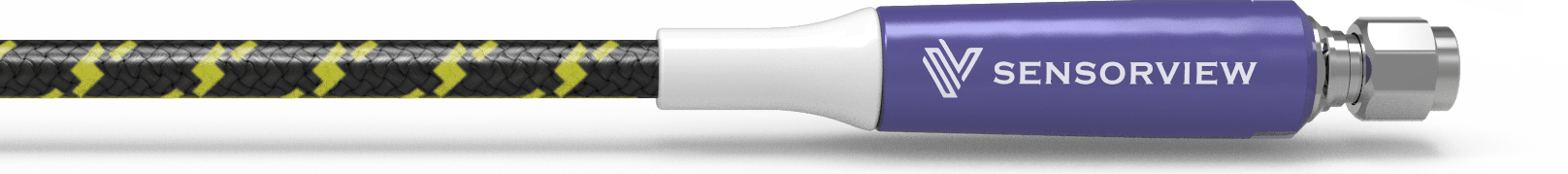

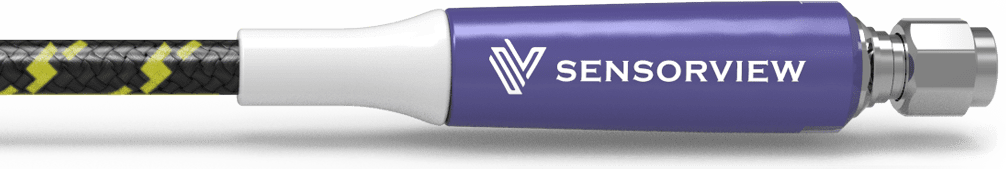

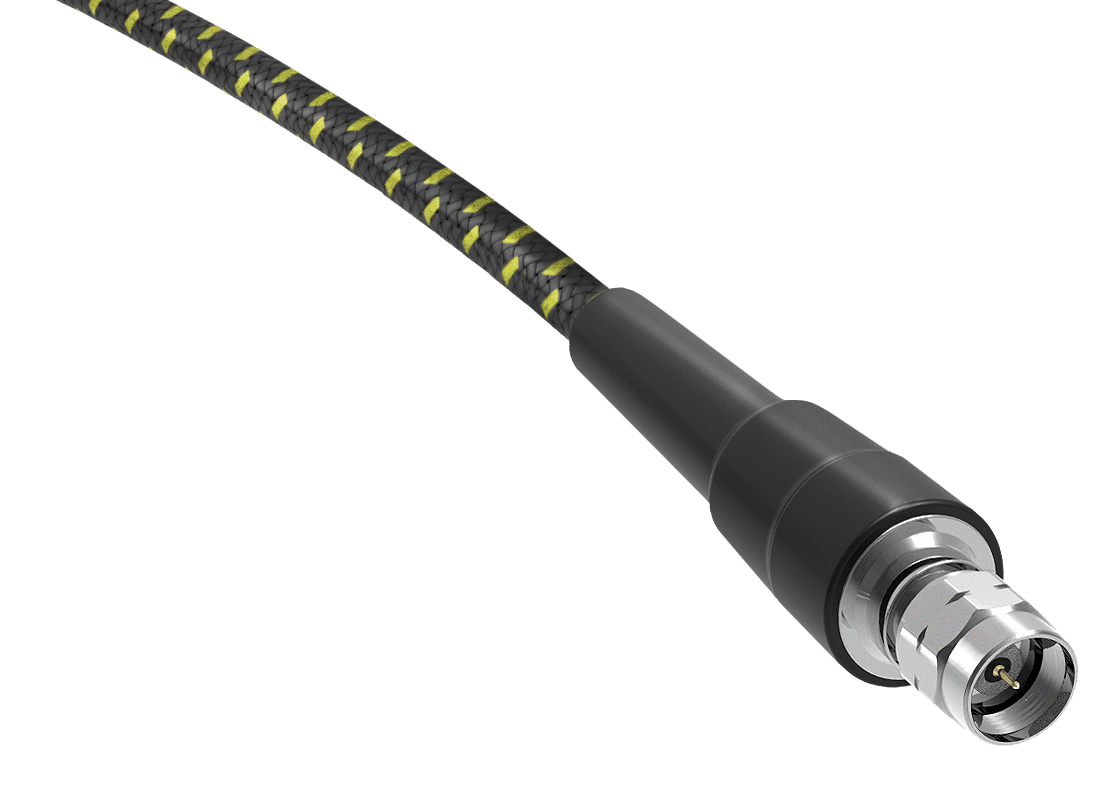

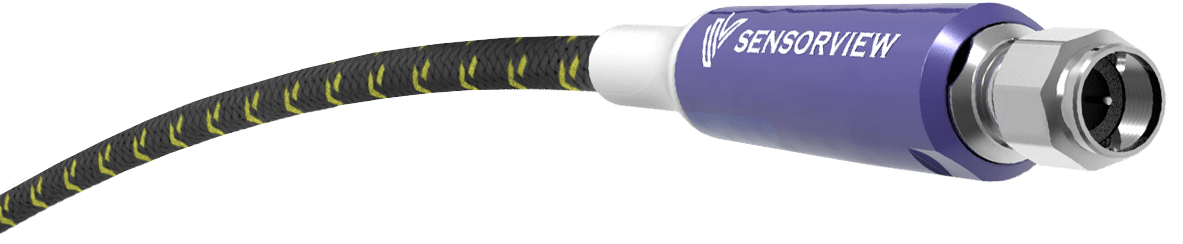

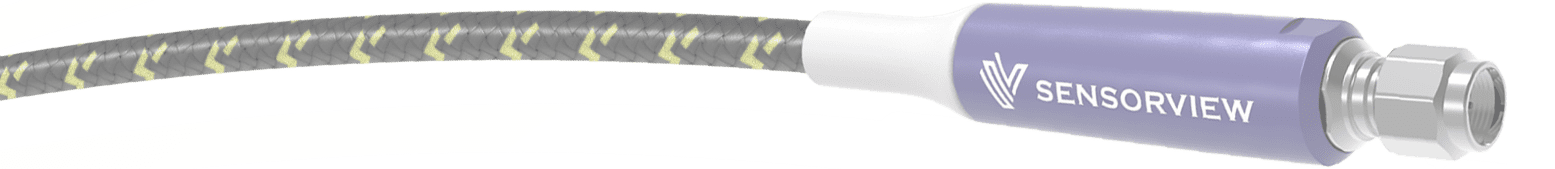

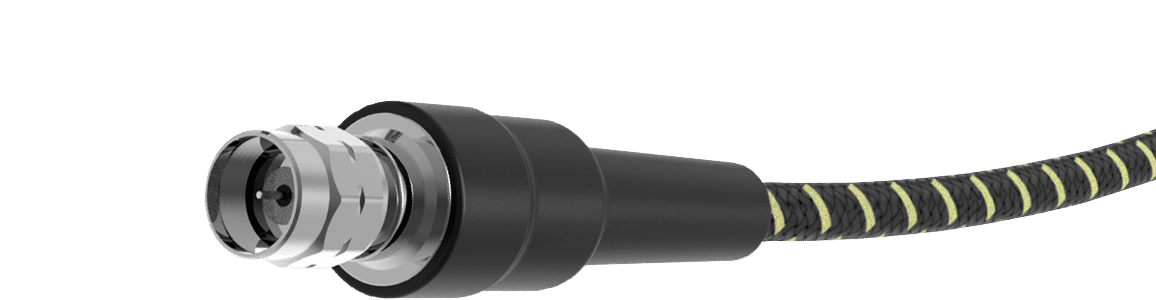

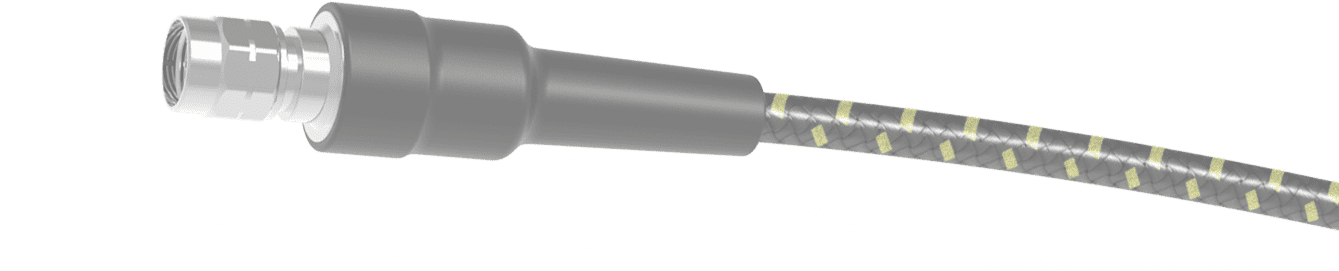

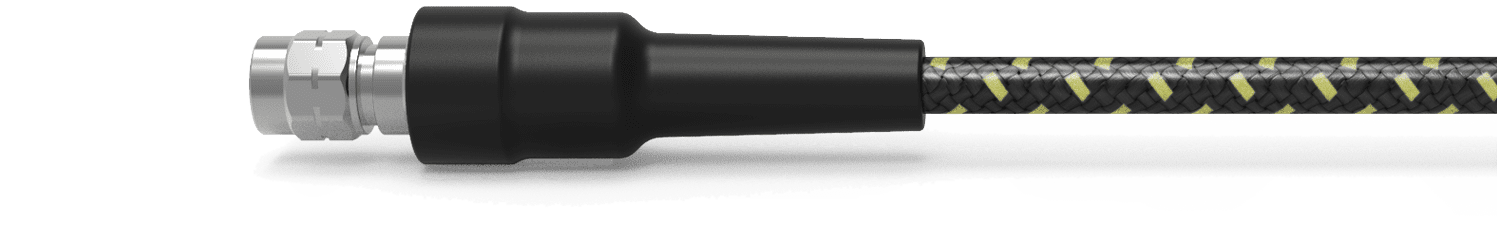

센서뷰 FlexStable® 고주파케이블 조립체는 우수한 성능을 통해 고객 특정 니즈에 다양한 효용을 제공합니다.
-
1
초저손실 -
2
위상 및
손실 안정 -
3
높은 차폐
성능 -
4
Currently 67GHz(70GHz to be released soon)
주요 어플리케이션
- 연구소 및 벤치 테스트
- OTA 쉴드박스
-
위상안정
상호연결 - 방산분야(레이더, 항공, 챔버)
사양
| Part Name | Operating Frequency [DC to Max] | Center Conductor | Outer diameter [mm] | Minimum bending radius [mm] | Attenuation | Available Connector | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dia. [mm] | Type | [dB/m] @Max Freq. | [dB/ft] @Max Freq. | N | SMA | 3.5mm | HFSMA | 2.92mm | 2.4mm | 1.85mm | ||||
| 13F26 | 26.5GHz | 1.34 | Stranded | 5.1 | 30 | -1.55 | -0.473 |
|
|
|
|
|||
| 13S26 | 6.2 | |||||||||||||
| 13A26 | 6.7 | |||||||||||||
| 11S33 | 33GHz | 1.12 | Stranded | 5.3 | 25 | -2.00 | -0.610 |
|
||||||
| 11A33 | 5.7 | |||||||||||||
| 11S33D | 33GHz | 1.12 | Solid | 5.3 | 25 | - 1.85 | -0.564 |
|
||||||
| 11A33D | 5.7 | |||||||||||||
| 9S40 | 40GHz | 0.9 | Stranded | 5.0 | 25 | -2.60 | -0.793 |
|
|
|||||
| 9A40 | 5.4 | |||||||||||||
| 7A50D | 50GHz | 0.7 | Solid | 4.5 | 20 | -3.90 | -1.189 |
|
||||||
| 5A67D | 67GHz | 0.5 | Solid | 3.6 | 20 | -6.40 | -1.951 |
|
||||||
특징
최고수준의 위상 정합 (PHASE-MATCHING)

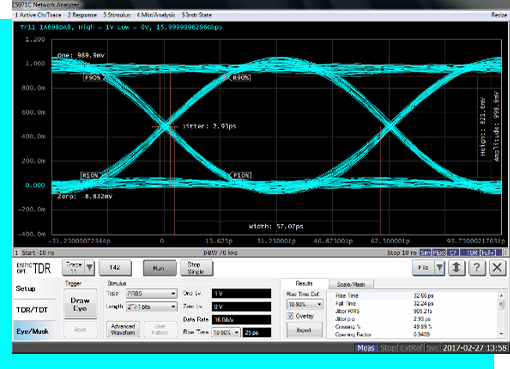

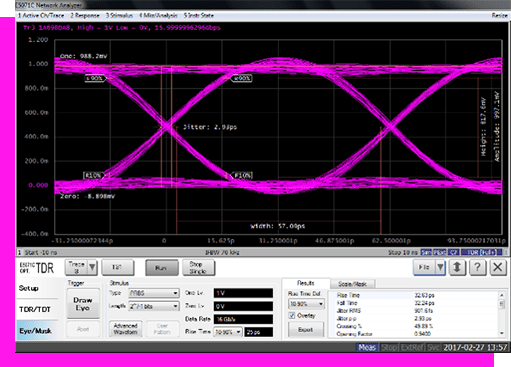

Eye Pattern
Cable 1 : SMA(m) – 13A26 – SMA(m) – 39.4 inch
Cable 2 : SMA(m) – 13A26 – SMA(m) – 39.4 inch
Tr / Tf (skew)
| Cable 1 | Cable 2 | △[ps] | |
|---|---|---|---|
| Rise Time[ps] | 32.63 | 32.66 | 0.03 |
| Fall Time[ps] | 32.24 | 32.24 | 0 |

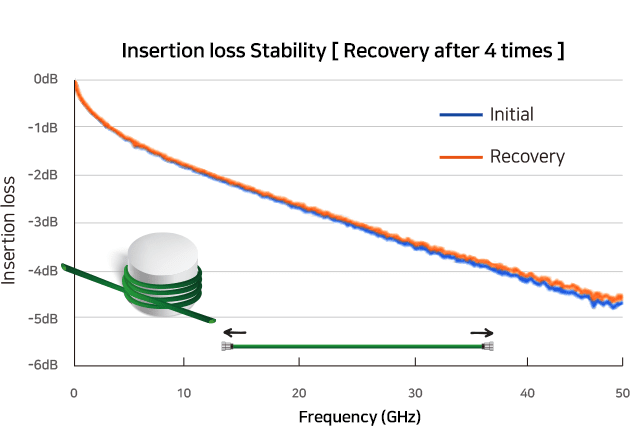

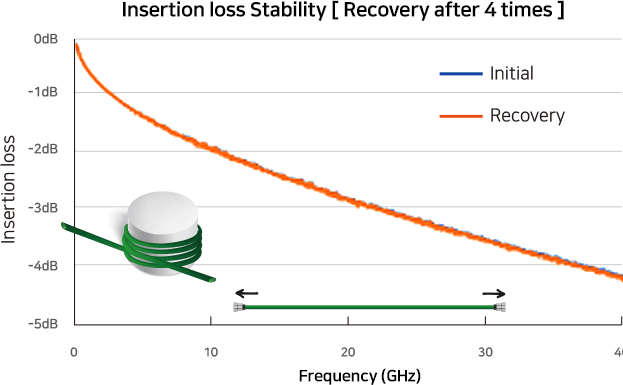

위상 안정성 (VS. BENDING)

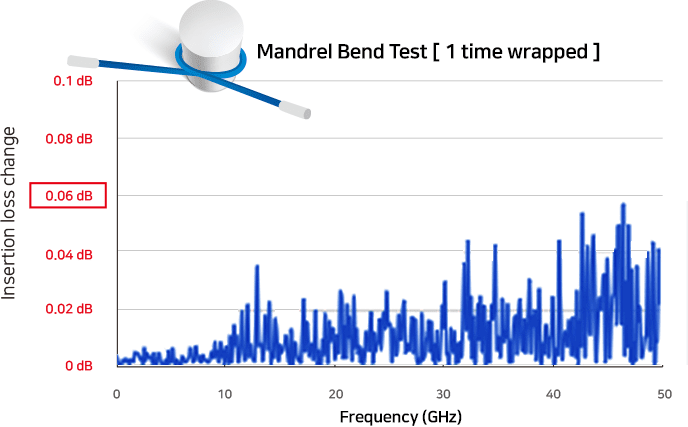

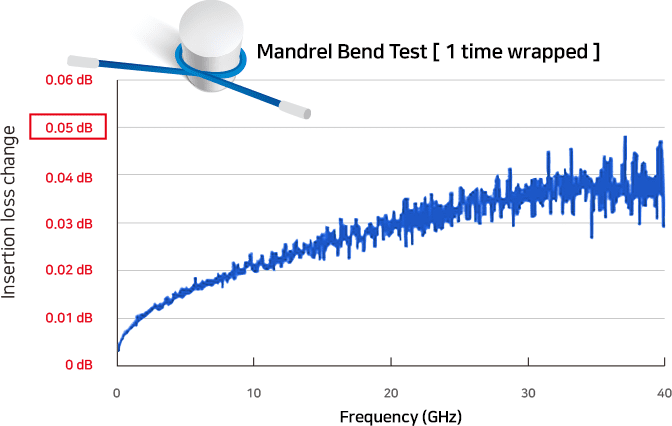

삽입 손실과 위상 변화는 최소 곡률반경에 둘러 감은 조건하 측정함.
- Before bending
- During bend
- After bending
2.92mm(m) – 9A40 – 2.92mm(m) – 1.0 m
2.4mm(m) – 7A50D – 2.4mm(m) – 1.0 m
초유연 (ULTRA FLEXIBLE)
DUT and condition
Tested cable : FlexStable(9A40), UltraRG(11U8G), Typical RG cable
Test condition : 1meter, Weight 520gram, 25°C
Test results

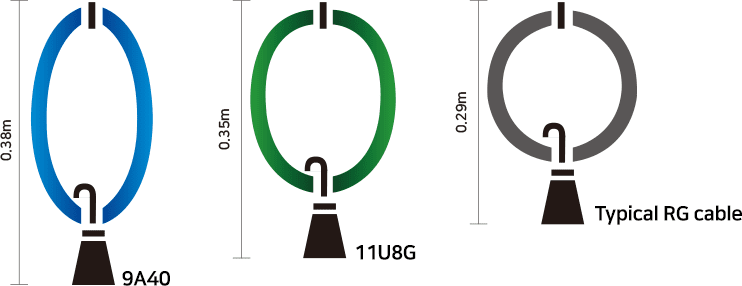

무게추가 더 아래까지 늘어질수록, 케이블은 더 유연함을 의미합니다. FlexStable은 제일 유연하고, 이에 따라 케이블조립체가 DUT(Device under test)나 상대 포트에 미치는 힘이 거의 없습니다. 따라서 챔버 내부에 설치하기 용이하고, 연구소나 벤치테스트에 사용하기 적합합니다.
초저손실 (ULTRA LOW-LOSS)

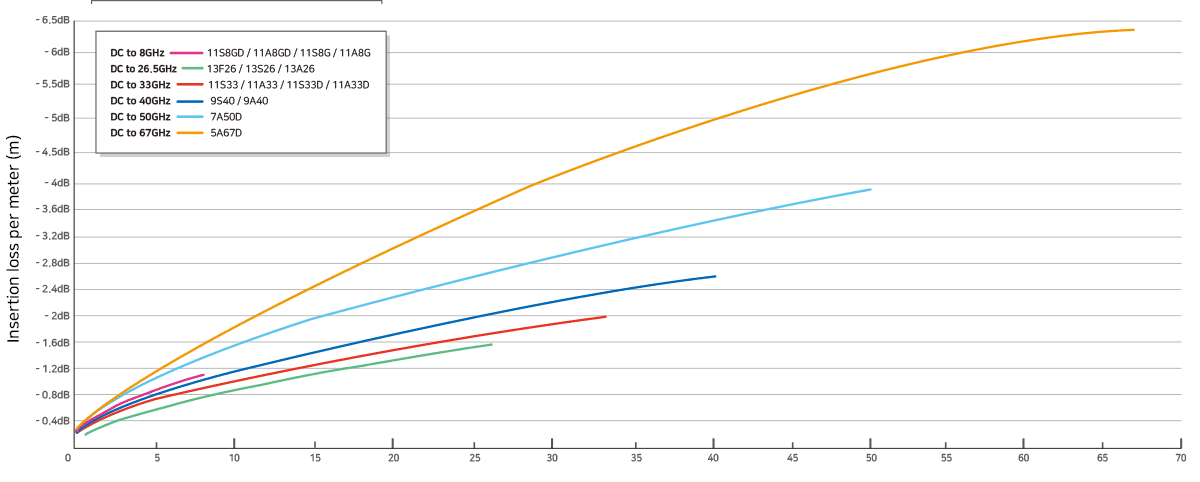

Comparison of insertion loss

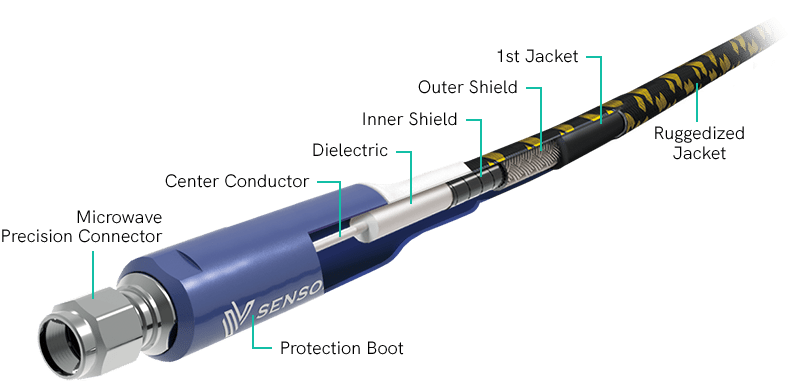

구조
센서뷰는 동축케이블 개발, 제조를
내제화하고 있습니다.
내제화하고 있습니다.

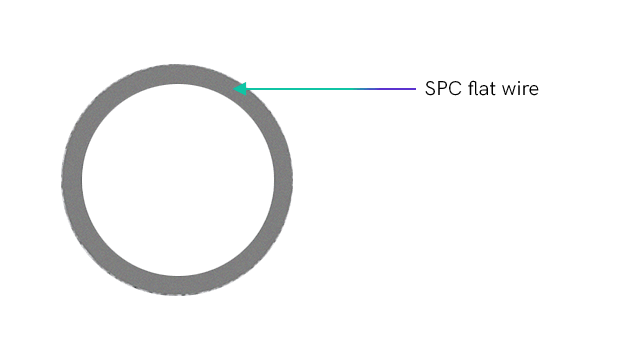

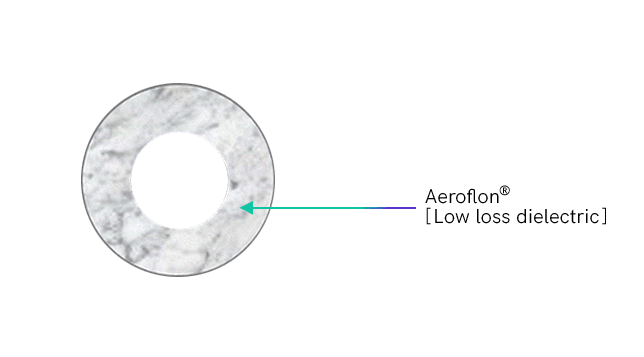

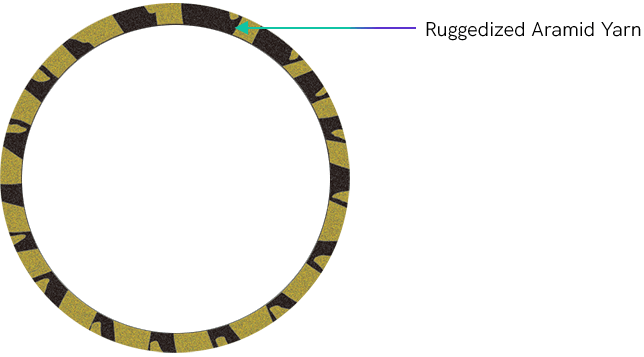

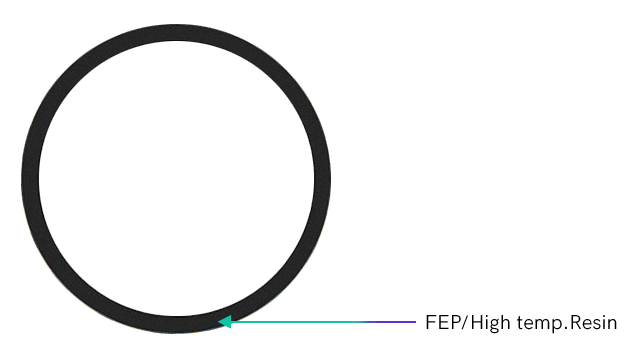

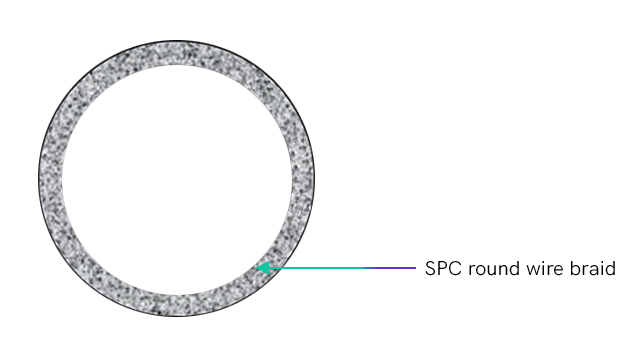

케이블을 제조할 뿐만 아니라, 각 레이어, 특히 유전체와 차폐층에 대한 소재를 설계, 가공하고 있습니다.

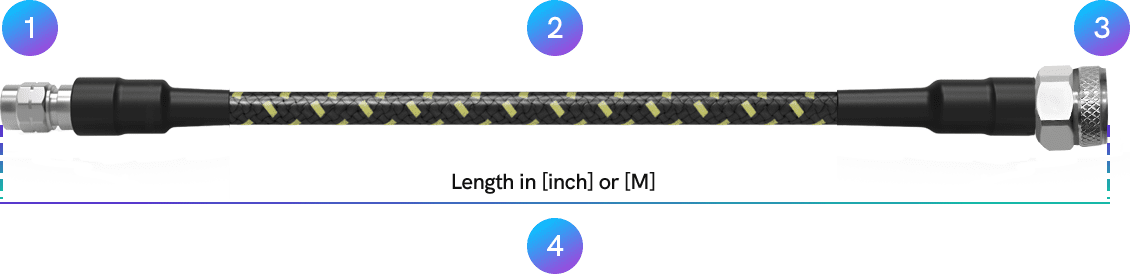

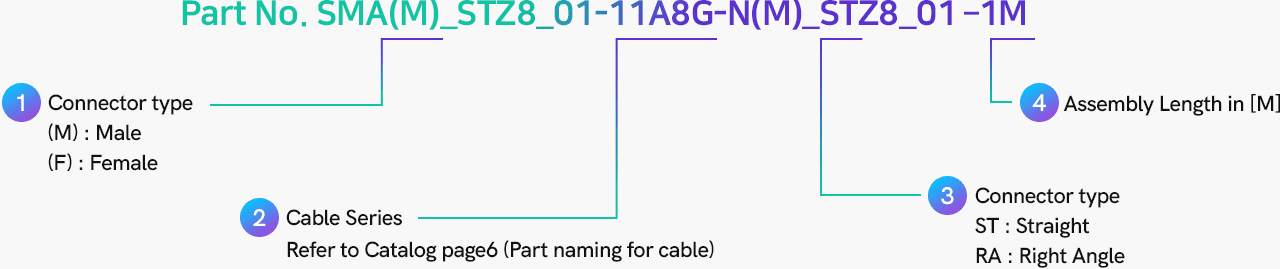

Ordering (e.g. SMA to N cable assembly 1m)
SMA(M) to SMA(M) 11A8G – 1m
